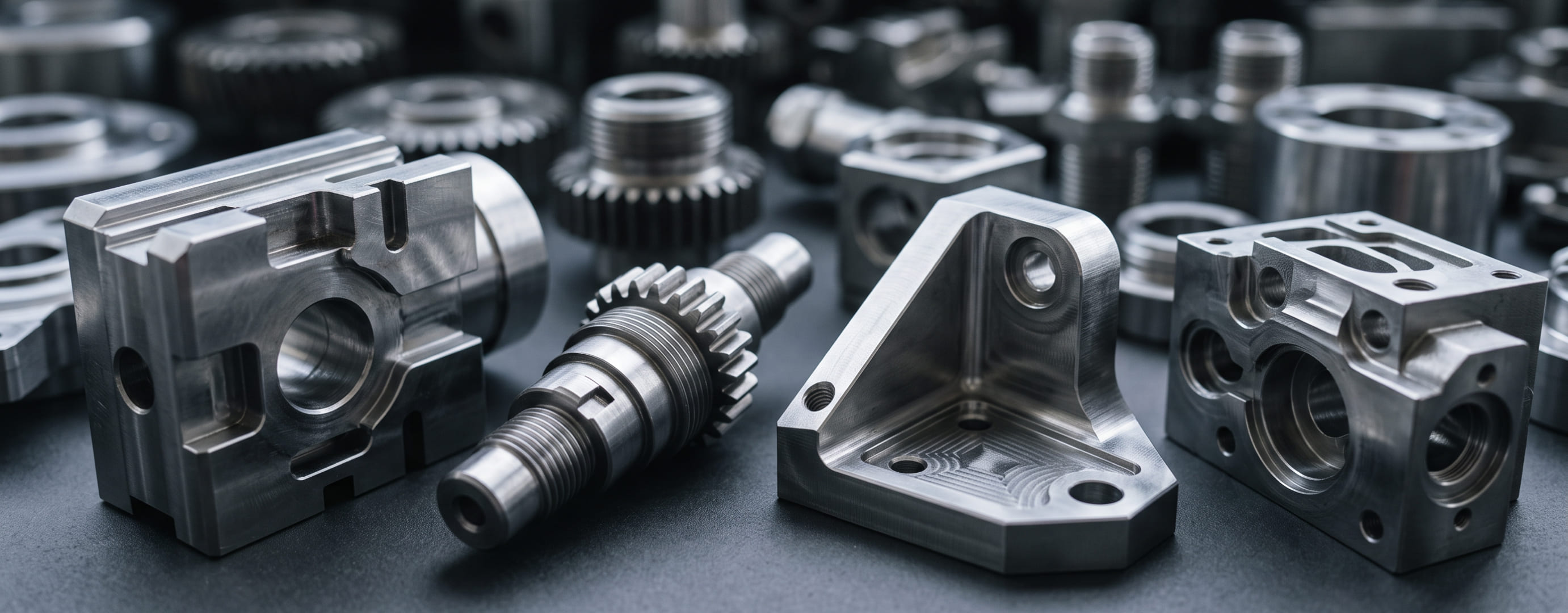

Фрезеровка деталей по 3D-модели позволяет передать производству точную геометрию изделия и сократить время подготовки обработки. Но одного файла бывает недостаточно: перед запуском необходимо проверить размеры, материал, допуски, доступ инструмента и возможность закрепления заготовки. Чем сложнее форма, тем важнее заранее оценить технологичность модели. Это помогает избежать переделок, уточнений и дополнительных затрат уже после начала производства.
Что нужно проверить перед фрезеровкой
3D-модель описывает форму детали, но не всегда содержит все сведения, необходимые для изготовления. Например, в ней может отсутствовать информация о допустимом отклонении размера или требуемой шероховатости поверхности.
Перед расчетом обработки проверяют:
- габариты и основные размеры;
- материал заготовки;
- толщину стенок;
- глубину пазов и отверстий;
- радиусы внутренних углов;
- поверхности, к которым предъявляются особые требования;
- возможность надежно закрепить заготовку.
Какой файл подходит для производства
Для фрезеровки 3D-моделей желательно передавать исходную твердотельную модель. Она содержит информацию о геометрии изделия и позволяет технологу корректнее оценить будущую обработку.
Распространенные форматы отличаются назначением:
| Формат | Особенность | Применение |
|---|---|---|
| STEP | Сохраняет объемную геометрию | Предпочтителен для передачи детали в производство |
| IGES | Поддерживает поверхности и геометрию | Подходит для обмена моделями |
| STL | Представляет поверхность сеткой | Удобен для сложной формы, но менее точен для некоторых задач |
| Чертеж | Содержит размеры и допуски | Дополняет 3D-модель |
Поэтому 3D-модели для фрезерного станка лучше передавать вместе с чертежом, если для детали важны точные размеры, посадки и допуски.
Можно ли изготовить деталь по STL
Да, фрезеровка 3D-моделей ЧПУ по файлу STL возможна. Однако такой формат представляет поверхность в виде множества треугольников, а не исходной математической геометрии.
При недостаточной точности сетки поверхность может быть передана с небольшими искажениями. Поэтому STL подходит не для каждой задачи. Если есть исходная твердотельная модель, ее обычно предпочтительнее использовать при подготовке обработки.
Как проверяют технологичность модели
До запуска станка технолог оценивает, сможет ли инструмент добраться до всех необходимых участков. Узкие полости, глубокие карманы и острые внутренние углы могут потребовать специального инструмента или другого способа обработки.
Проверка позволяет заранее определить:
- нужна ли многосторонняя обработка;
- подойдет ли трехосевой станок;
- потребуется ли пятиосевая обработка;
- где разместить точки закрепления;
- какие поверхности придется обрабатывать отдельными установками.
Именно на этом этапе становится понятно, подходят ли модели для фрезерного станка с ЧПУ для изготовления без изменения конструкции.
Если есть только образец детали
Отсутствие 3D-модели не исключает возможность изготовления. В качестве исходных данных можно предоставить физический образец, чертеж или набор размеров. По образцу специалисты могут восстановить геометрию и подготовить цифровую модель.
Но такой вариант требует дополнительной работы. Если часть размеров невозможно определить непосредственно по образцу, потребуется уточнение требований заказчика.
Почему готовая деталь может отличаться от модели
Даже при точной цифровой модели изготовление происходит с учетом возможностей конкретного оборудования и инструмента. На результат влияют точность станка, жесткость закрепления, свойства материала, износ инструмента и выбранный способ обработки.
Небольшие отклонения допустимы, если они находятся в пределах заданных допусков. Поэтому для ответственных поверхностей одних геометрических данных недостаточно — необходимо задать требования к точности.
Что влияет на стоимость
Цена зависит не только от размера детали. Существенную роль играет сложность ее формы и количество операций.
На стоимость особенно влияют:
- материал и размеры заготовки;
- объем удаляемого металла;
- количество установок;
- глубина и сложность обработки;
- требования к точности;
- необходимость пятиосевой обработки;
- размер партии.
Чем проще доступ инструмента к поверхности и чем меньше дополнительных установок требуется, тем рациональнее производство.
Частые вопросы
Можно ли заказать фрезеровку только по 3D-модели?
Да, если модель содержит всю необходимую информацию о геометрии. Но для точного изготовления желательно дополнительно указать материал, размеры, допуски и требования к поверхности. Если модель не содержит этих данных, технологу придется уточнять параметры до запуска производства.
Подходит ли одна модель для трех- и пятиосевого станка?
Геометрическая модель может быть одной и той же, но способы ее обработки будут различаться. Для трехосевого станка часть поверхностей может оказаться недоступной без дополнительных установок. Пятиосевое оборудование позволяет подводить инструмент под разными углами и обрабатывать более сложную геометрию.
Можно ли проверить модель до заказа?
Да, и сделать это желательно до запуска производства. Проверка показывает, доступны ли все поверхности для инструмента, можно ли надежно закрепить заготовку и какие операции потребуются. На этом этапе также можно выявить слишком тонкие стенки, глубокие полости и другие конструктивные ограничения.
Что делать, если есть только образец?
Образец можно использовать для восстановления геометрии детали. Специалист снимает необходимые размеры и создает цифровую модель, после чего оценивает возможность изготовления. Если часть параметров нельзя определить по образцу, их потребуется уточнить отдельно.
Почему готовая деталь отличается от идеальной модели?
Модель задает номинальную геометрию, а станок работает с учетом заданных допусков и реальных условий обработки. На результат влияют инструмент, материал, закрепление, точность оборудования и температура. Если размеры находятся в пределах установленных допусков, деталь считается соответствующей требованиям.
Что сильнее всего влияет на стоимость фрезеровки?
Наибольшее влияние обычно оказывают материал, объем обработки, сложность геометрии, количество установок и требования к точности. Пятиосевая обработка и большое число отдельных операций также увеличивают затраты. Точную стоимость можно определить после анализа модели и параметров заказа.
Вывод
3D-фрезеровка ЧПУ дает возможность изготовить детали сложной формы с высокой точностью, но качество результата начинается еще до запуска станка. Чем подробнее подготовлены модель и технические требования, тем проще подобрать способ обработки и рассчитать стоимость. Заказать фрезеровку 3D-моделей и другие услуги по обработке металла можно на нашем сайте. Специалисты помогут оценить модель, подобрать технологию и подготовить деталь к производству.
