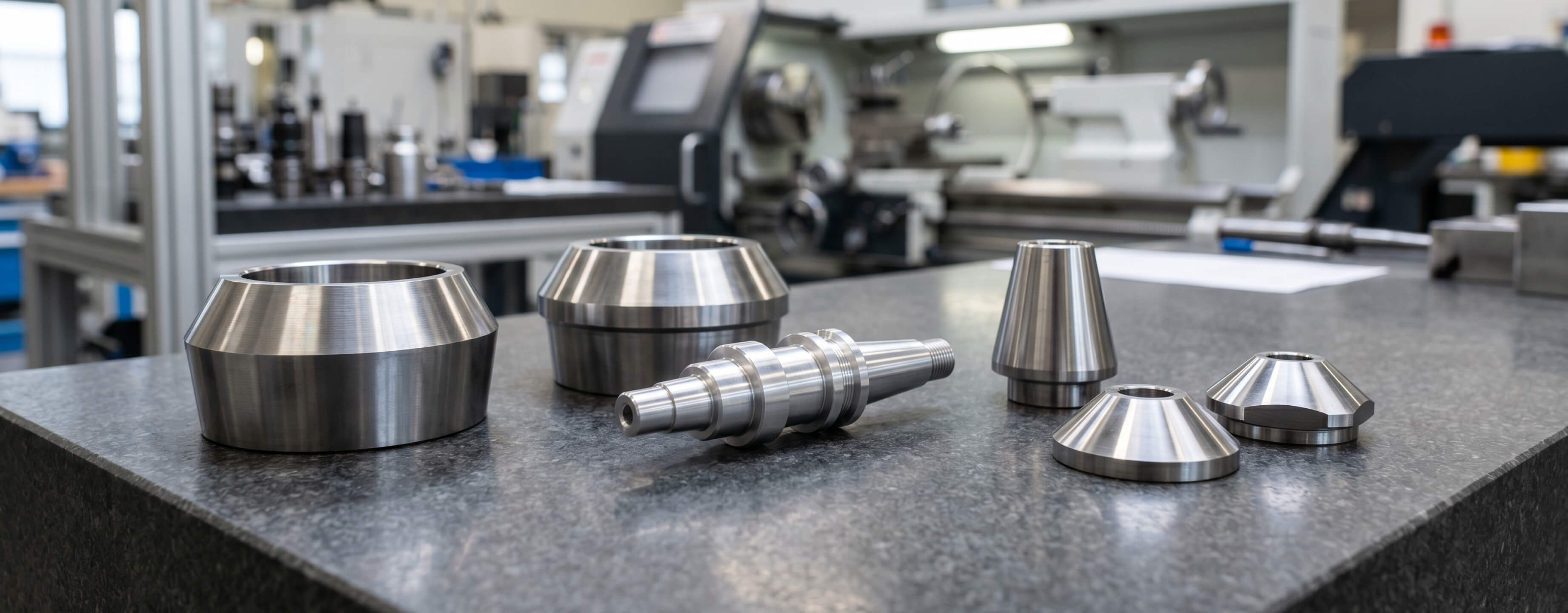

Токарная обработка конуса на станке с ЧПУ выполняется одновременным перемещением режущего инструмента по продольной и поперечной осям. Траектория задается программой, поэтому резец формирует поверхность с расчетным углом и диаметрами. Такой способ подходит для наружных и внутренних конусов, единичных деталей и серий. Точность результата зависит от чертежа, настройки станка, жесткости заготовки и правильного выбора инструмента.
Как формируется конус на станке с ЧПУ
При обработке цилиндра резец движется параллельно оси вращения. Для получения конуса его траектория идет под заданным углом. Станок с числовым программным управлением согласованно перемещает инструмент по двум осям.
Обработка конусной поверхности обычно включает:
- закрепление и проверку заготовки;
- черновое снятие металла;
- чистовой проход по заданной траектории;
- измерение готовой поверхности.
| Вид конуса | Особенность обработки |
|---|---|
| Наружный | Резец обрабатывает внешнюю поверхность |
| Внутренний | Инструмент работает внутри отверстия |
| Посадочный | Требует точного сопряжения |
| Длинный | Особое внимание уделяют жесткости детали |
Что нужно указать в чертеже
Для изготовления детали технологу нужны размеры, по которым можно однозначно определить геометрию конуса. Обычно указывают угол или конусность, длину участка, диаметры и допустимые отклонения. При необходимости задают шероховатость.
Что важнее — угол или диаметр? Ответ зависит от назначения детали. Для посадочного соединения критично сочетание всех заданных параметров. Точный угол при неверном диаметре не обеспечит правильного сопряжения.
Частые вопросы
Можно ли изготовить конус по образцу?
Да, если образец позволяет восстановить исходную геометрию. Деталь измеряют, определяют диаметры, длину и угол. Изношенный образец требует дополнительной оценки. Простое копирование поврежденной поверхности может перенести дефект на новое изделие.
Как проверяют точность конуса?
Контроль конусных поверхностей проводят измерительным инструментом и специальными калибрами. Способ выбирают по допускам детали. Проверяют диаметры, угол, конусность и характер прилегания сопрягаемых поверхностей.
Когда после точения нужна шлифовка?
Шлифование требуется при высоких требованиях к шероховатости и точности. Если чистовой токарный проход обеспечивает параметры чертежа, дополнительная операция не нужна. Решение принимают по технической документации.
Почему конус дороже цилиндрической детали?
Причина — более сложная траектория обработки и повышенные требования к контролю. Для точных конусов важны настройка инструмента, несколько проходов и проверка геометрии. Трудоемкость особенно возрастает при малых допусках.
Можно ли заказать одну деталь?
Да, токарная обработка конуса возможна для единичного изделия. Стоимость одной детали может быть выше серийной в пересчете на штуку, поскольку подготовка программы и настройка оборудования выполняются независимо от объема партии.
Нужен ли заказчику готовый способ обработки?
Нет. Заказчику достаточно передать чертеж, образец или технические требования. Последовательность операций, инструмент и режимы резания определяет технолог производства.
Вывод
Конусную поверхность на токарном станке с ЧПУ получают точным перемещением резца по заданной траектории. Качество детали определяют геометрия конуса, допуски и требования к поверхности.
