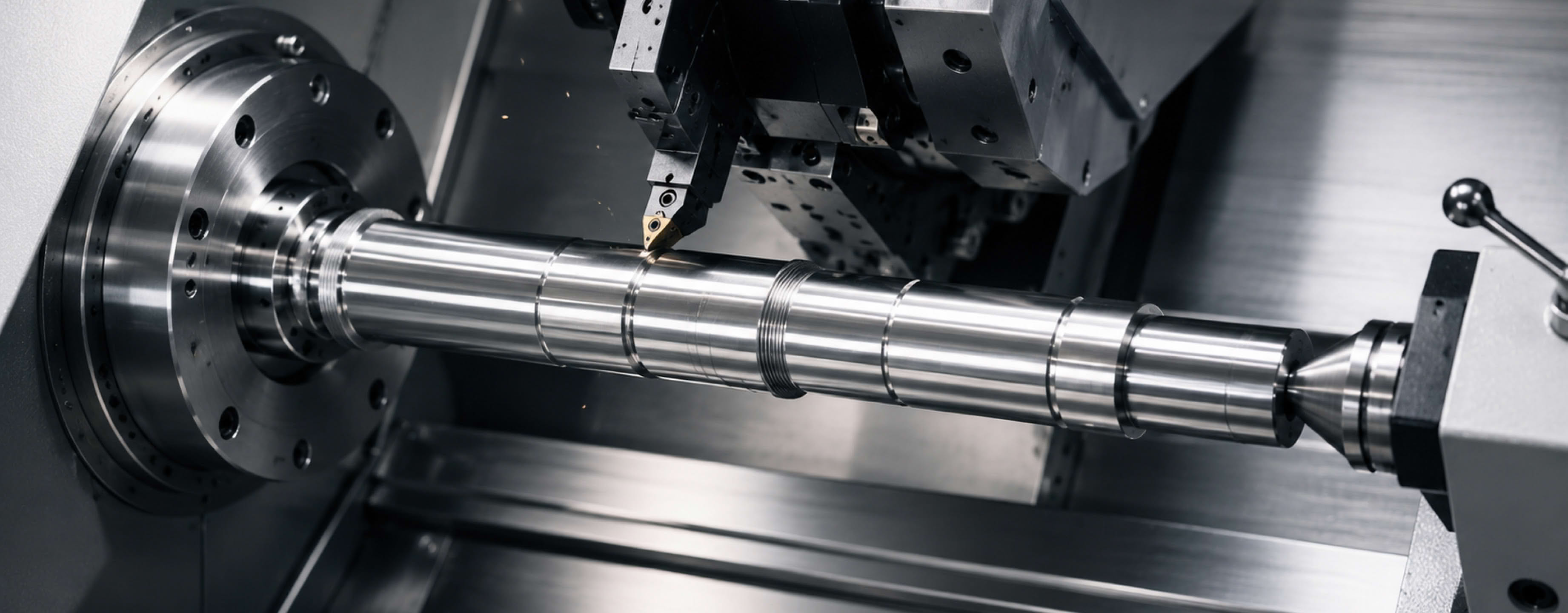

Длинные валы сложнее коротких деталей из-за риска прогиба, вибраций и потери точности при вращении. Чем больше длина детали относительно диаметра, тем выше вероятность биения и появления конусности. Поэтому обработка требует точной настройки оборудования, применения люнетов, правильного выбора режима резания и постоянного контроля геометрии. Качественная обработка длинных валов на токарном станке возможна только при наличии жесткого оборудования и опыта работы с крупногабаритными деталями.
Что считается длинным валом
В машиностроении длинным обычно считают вал, у которого отношение длины к диаметру превышает 10:1. Например, деталь длиной 1500 мм при диаметре 80 мм уже требует особого подхода к обработке.
Главная сложность заключается в том, что при вращении металл начинает отклоняться даже под собственным весом. Из-за этого возникают:
- вибрации;
- биение;
- отклонение размеров;
- ухудшение чистоты поверхности;
- конусность по длине детали.
Почему токарная обработка длинных валов требует специального подхода
При работе с длинномерными деталями большое значение имеет жесткость всей системы: станка, резца и самой заготовки. Если параметры подобраны неправильно, инструмент начинает «уводить», а поверхность получается неровной.
Для стабильной работы применяются:
- подвижные и неподвижные люнеты;
- специальные центры;
- пониженные подачи;
- многоэтапная черновая и чистовая обработка;
- контроль соосности на каждом этапе.
Современный станок для обработки длинных валов оснащается системой числового программного управления, позволяющей точно выдерживать размеры даже при сложной геометрии детали.
Как проходит процесс обработки вала
Перед началом механической обработки заготовку тщательно проверяют на наличие искривлений, трещин и остаточных напряжений в металле. Даже небольшая деформация может повлиять на точность будущего изделия и вызвать биение во время вращения.
Подготовка заготовки
Сначала металл проверяют на наличие искривлений и внутренних напряжений. Затем выполняется предварительное центрирование.
Черновая обработка
На этом этапе снимается основной объем металла. Важно минимизировать внутренние напряжения и избежать деформации детали.
Чистовая технологическая обработка вала
После чернового прохода выполняется точная настройка режимов резания. На этом этапе достигаются окончательные размеры, шероховатость и точность поверхности.
Контроль геометрии
Специалисты проверяют биение, цилиндричность, диаметр и соответствие чертежу. Для ответственных деталей используется многоступенчатый контроль.
Сравнение обработки коротких и длинных валов
| Параметр | Короткий вал | Длинный вал |
|---|---|---|
| Риск прогиба | Минимальный | Высокий |
| Вероятность вибрации | Низкая | Повышенная |
| Сложность настройки | Стандартная | Повышенная |
| Время изготовления | Меньше | Больше |
| Требования к оборудованию | Базовые | Повышенные |
Частые вопросы
Почему обработка длинного вала стоит дороже?
Цена зависит от длины детали, точности, марки металла и количества переходов. Чем выше риск деформации, тем больше времени уходит на настройку и контроль.
Можно ли выполнить обработку без чертежа?
Да, но потребуется образец детали, эскиз или точные размеры. Без технической документации сложнее гарантировать полное соответствие изделия.
Какая главная проблема при обработке длинных деталей?
Основная проблема — потеря жесткости во время вращения. Именно она вызывает биение и отклонения размеров.
Какая обработка применяется чаще всего?
Наиболее востребована токарная обработка валов с последующей шлифовкой и контролем посадочных размеров.
Где используется обработка валов?
Такие детали применяются в промышленном оборудовании, редукторах, насосах, приводах, сельскохозяйственной и строительной технике.
Вывод
Профессиональная обработка длинного вала требует не только современного оборудования, но и опыта специалистов, умеющих работать с крупногабаритными деталями. Ошибки при настройке режимов или фиксации заготовки приводят к браку и потере точности.
Компания ЗПМК выполняет токарную обработку длинных валов и другие виды металлообработки на современном оборудовании. На нашем сайте вы можете ознакомиться с производственными возможностями, примерами готовых изделий и другими услугами по изготовлению металлических деталей на заказ.
